Sistema de conexión eléctrica embalse de Almudévar (Huesca)

Como parte de las obras del proyecto de construcción del embalse de Almudévar, Lantania está realizando el sistema de conexión eléctrica, compuesto por dos instalaciones independientes:

Línea eléctrica a 132 kV. PLHUS Endesa-Embalse de Almudévar, de 11,6 km. de longitud, en configuración de doble circuito, aunque por el momento solo se tenderá uno, con las siguientes características:

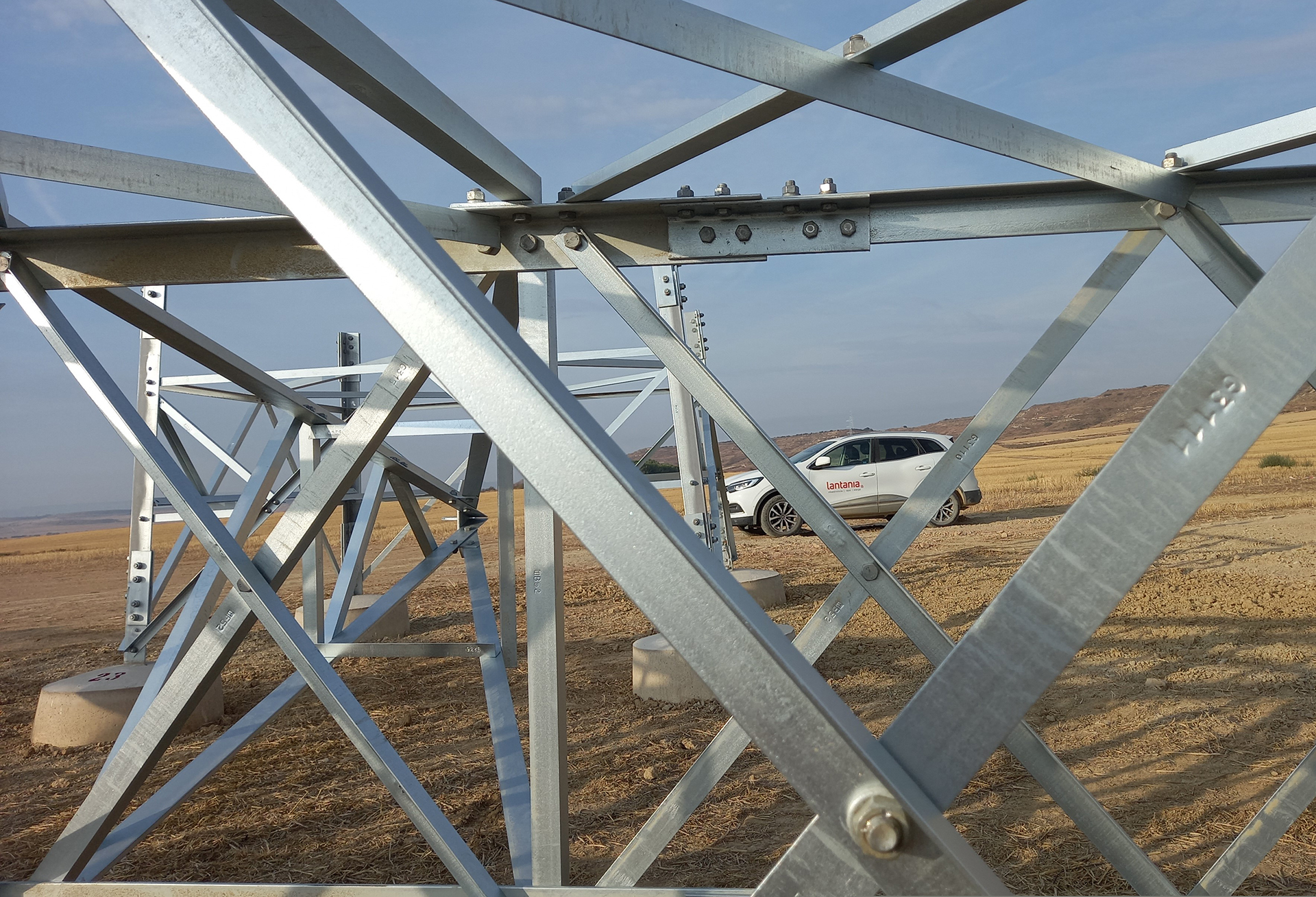

- Nº apoyos: 38.
- Tipo de cimentaciones: 4 patas y monobloque, dependiendo de la función de los apoyos (amarre y suspensión, respectivamente).
- Tipo de cable: un único cable por fase, del tipo LA-380.
- Cable tierra: compuesto tierra-óptico, del tipo OPGW.

La conexión a la SE PLHUS de Endesa desde la parte aérea se realiza mediante un tramo subterráneo de unos 500 metros de canalización hormigonada con cable Al 1000 desde un apoyo de transición aéreo-subterráneo.

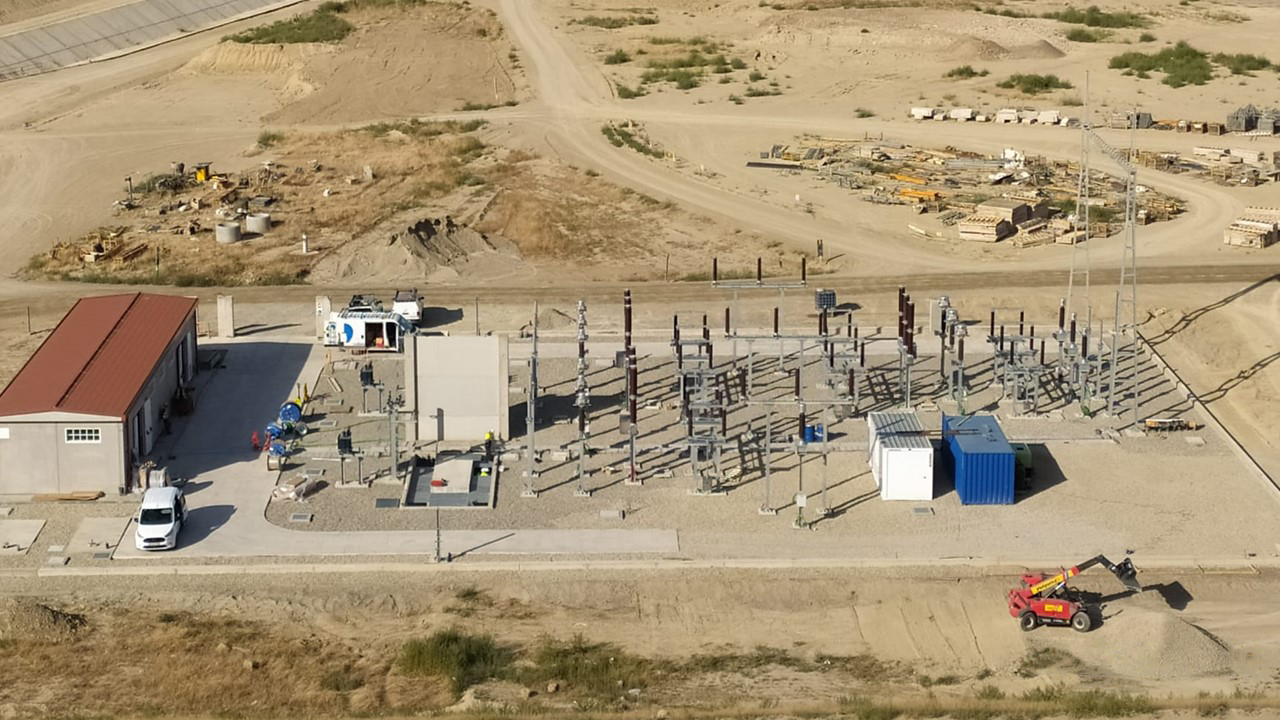

Subestación eléctrica 132/6,6 kV, formada por:

- Un parque intemperie de 132 kV, con configuración en simple barra, con 4 posiciones: dos de trasformador, una de línea y una de medida en barras.
- Dos transformadores 132/6,6 kV 20/25 MVA, uno destinado al modo bombeo y el otro al modo generación, de 20/25 MVA cada uno.
- Un parque de 6,6 kV, con celdas de MT, cuadros de servicios auxiliares, baterías y equipos de comunicación y control.
